TF20
Angebot
Produkt

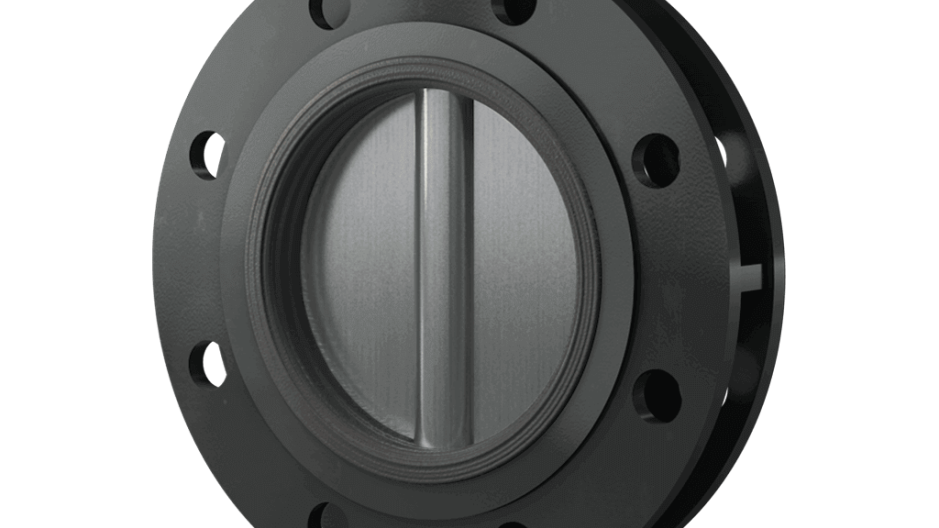

Der Klappentyp TF20 ist eine robuste Doppelflansch‑Absperrklappe in kurzer Baulänge für vielseitige industrielle Anwendungen.
Der Klappentyp TF20 besteht aus einem Gehäuse mit angegossenem Doppelflansch in kurzer Baulänge und eignet sich für die unterschiedlichsten Normen (DIN, ANSI, BS). Dank seiner Konstruktion und hohen Festigkeit eignet er sich für alle Anwendungen, die den Einsatz einer Doppelflanscharmatur erfordern, so zum Beispiel die Montage am Leitungsende.
Eigenschaften
| Bauart | Zentrische Absperrklappe |
| Gehäuseform | Doppelflansch-Gehäuse |
| Nennweiten | 80 – 2500 mm |
| Werkstoff | Edelstahl, Grauguss, Sphäroguss, Kohlenstoffstahl, Zinn-Bronze Guss, Aluminium-Bronze Guss, Aluminiumguss, Sonderwerkstoff |
| Druckbereich | 0 – 25 bar |
| Flanschbild/Bohrung | PN10, PN16, PN25, ANSI Class 150 |
| Baulänge | EN 558 Grundreihe 20 |
Dokumente
Produktbroschüre Absperrklappen

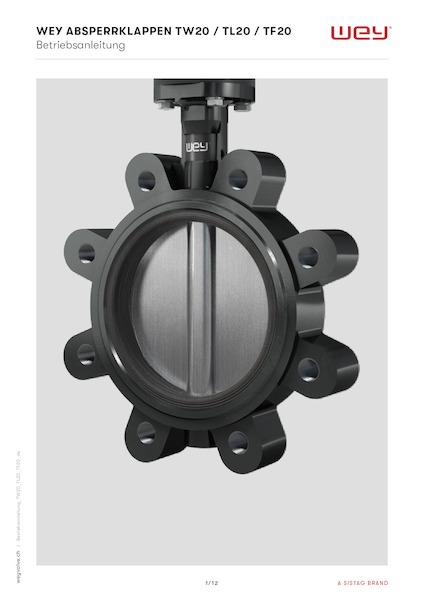

Betriebsanleitung

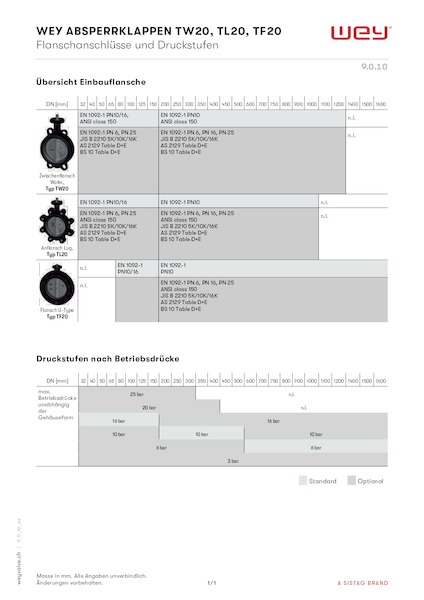

Flanschanschlüsse und Druckstufen

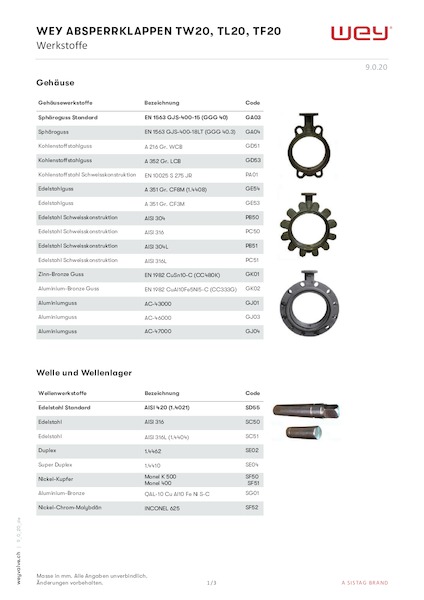

Werkstoffe

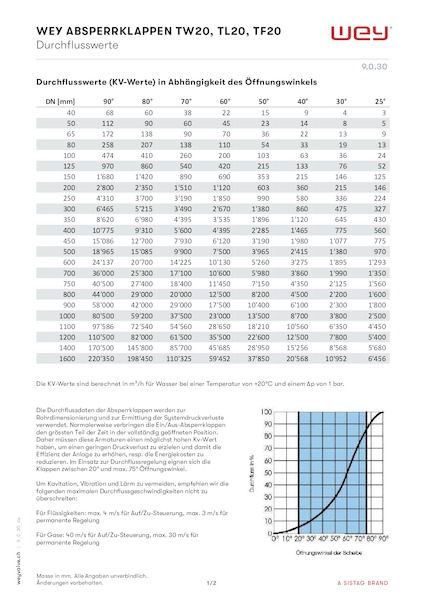

Durchflusswerte

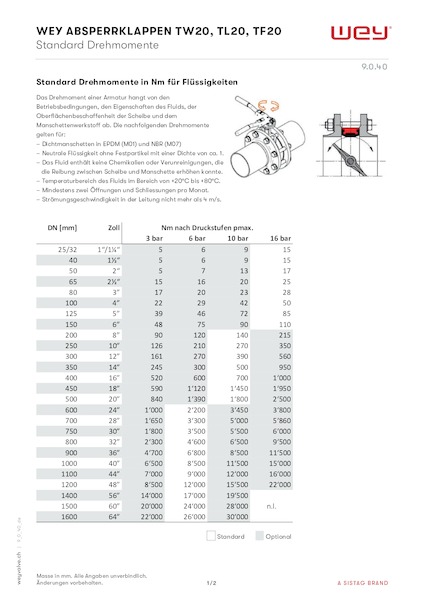

Standard Drehmomente

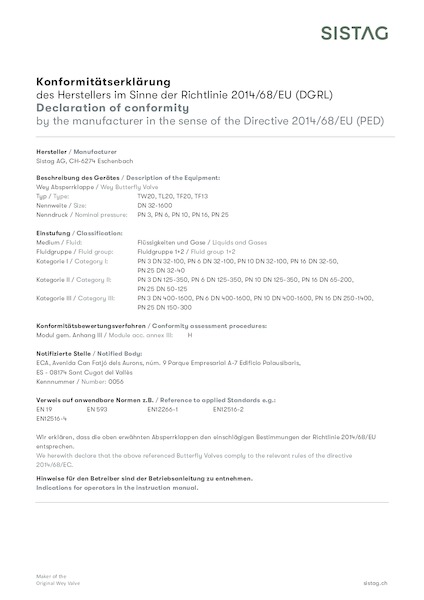

Konformitätserklärung DGRL

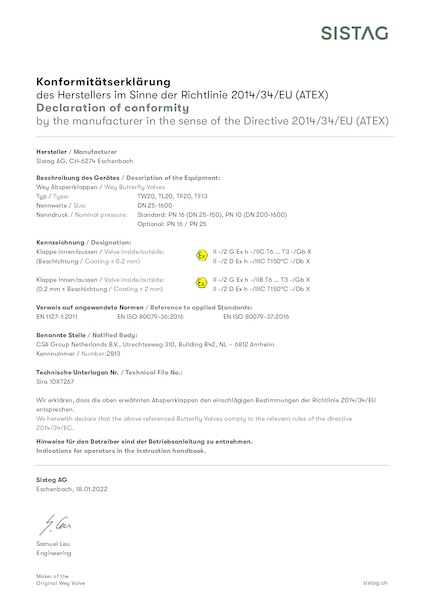

Konformitätserklärung ATEX

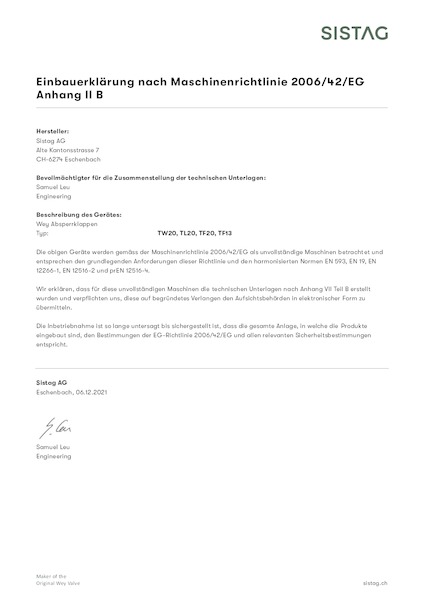

Einbauerklärung MRL

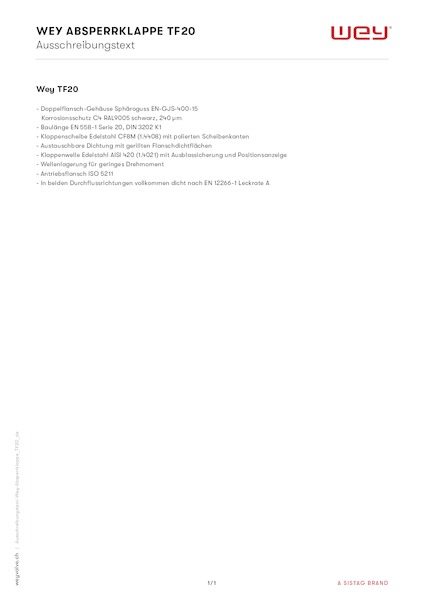

Ausschreibungstext

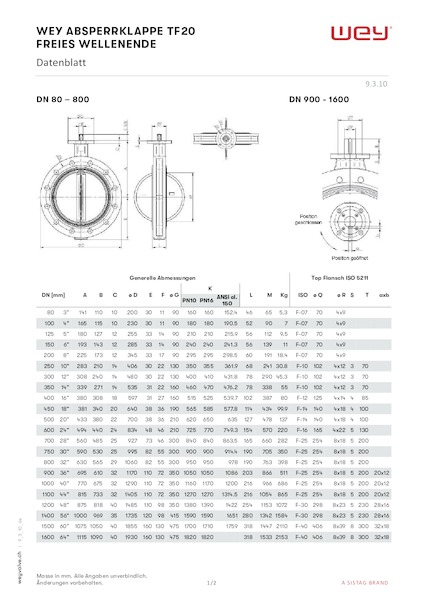

TF20 mit freiem Wellenende

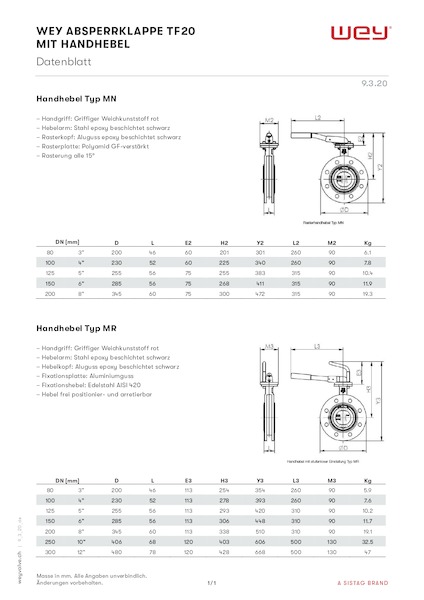

TF20 mit Handhebel

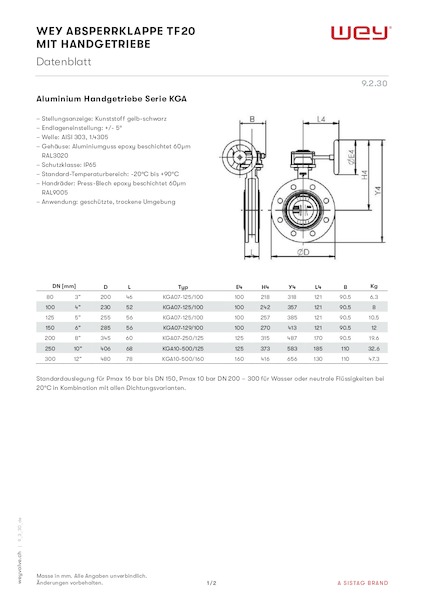

TF20 mit Handgetriebe

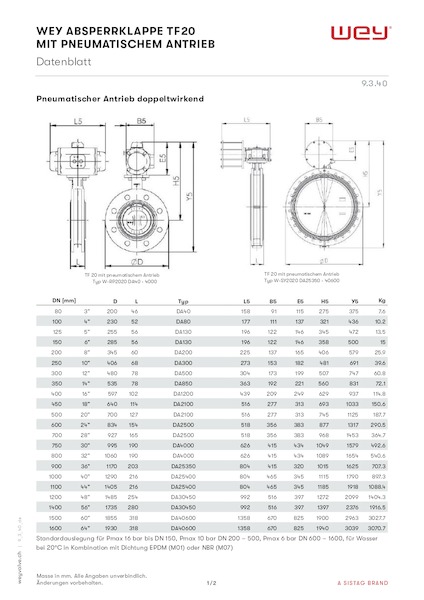

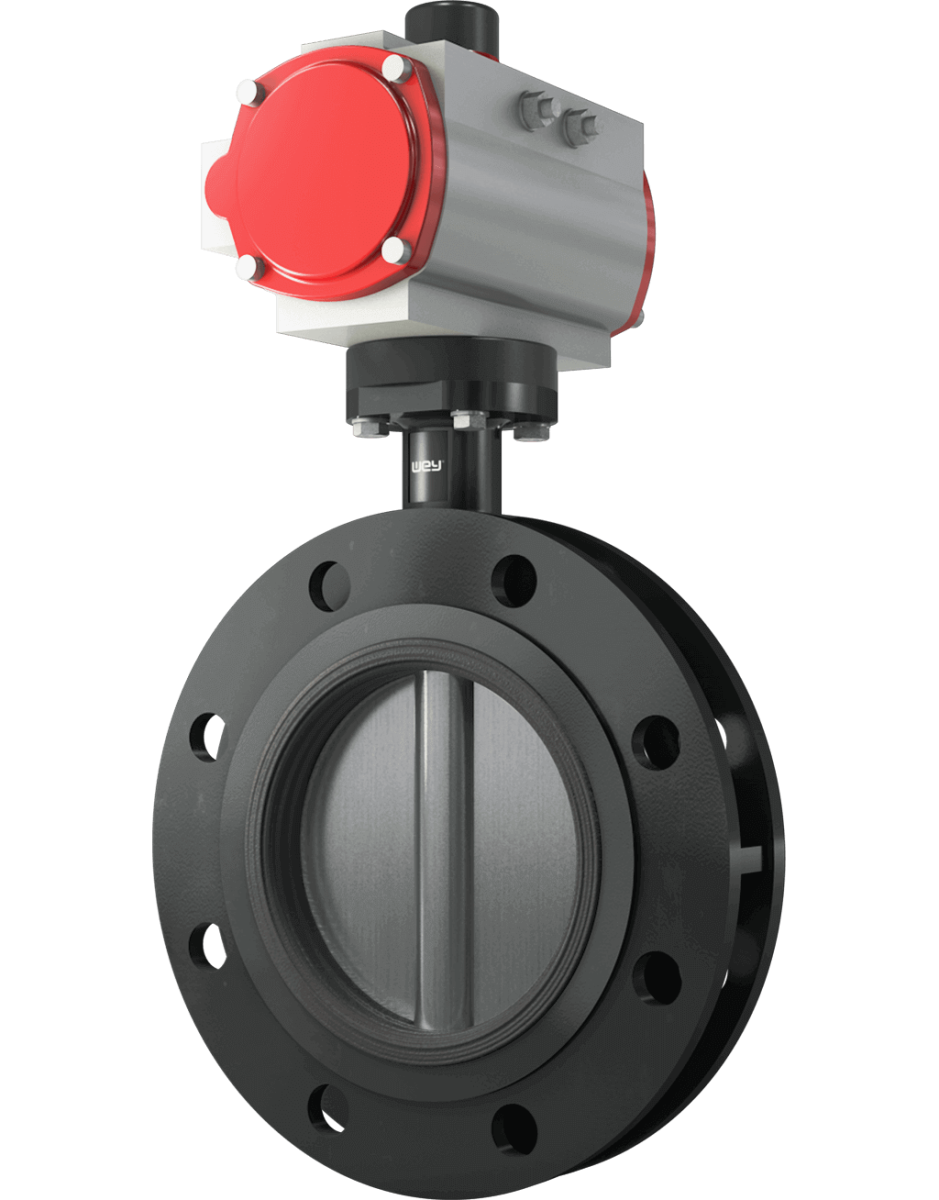

TF20 mit pneumatischem Antrieb

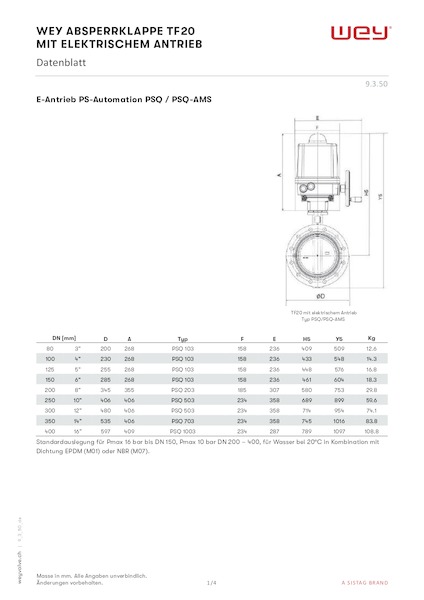

TF20 mit elektrischem Antrieb
Marke
Wey
